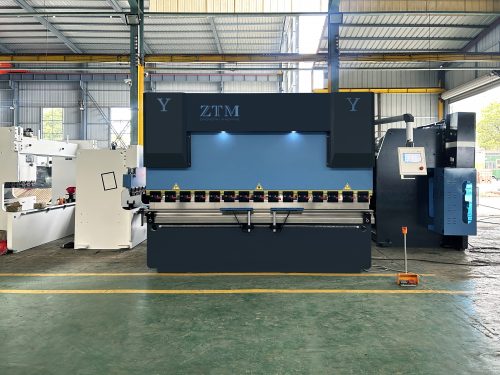

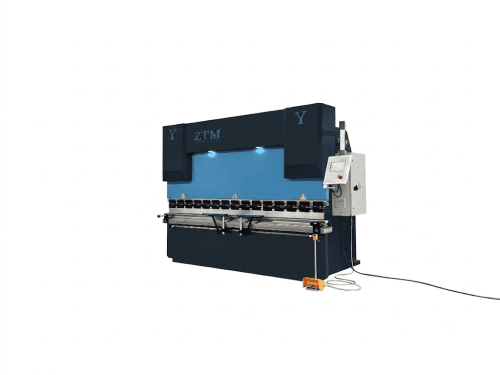

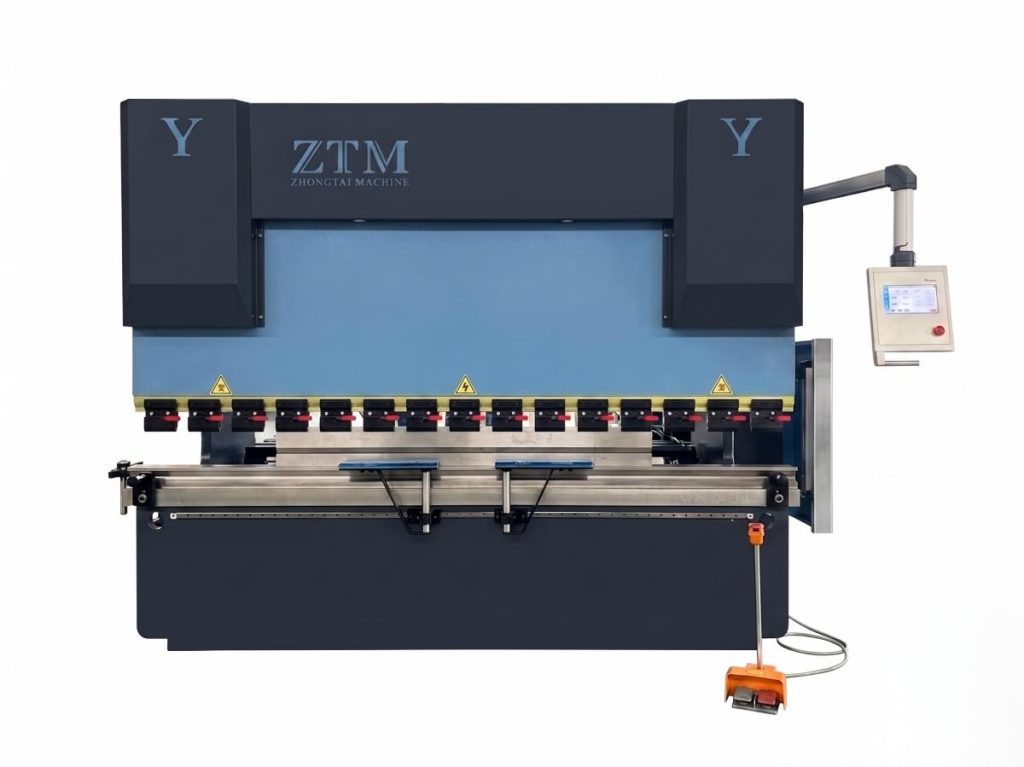

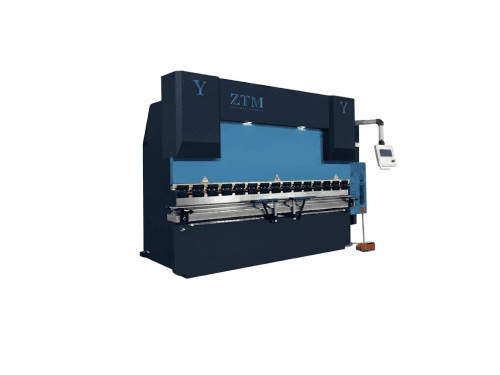

200T 3200mm NC Press Brake Machine - NC Press Brakes - ZTM ...

Piegatrice a controllo numerico da 200 tonnellate e 3200 mm

High-Rigidity Heavy-Duty Frame (200T/3200mm)

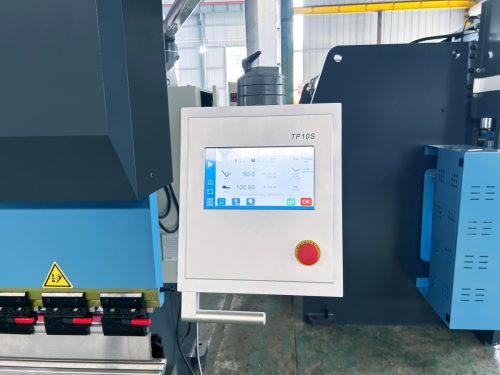

TP10S Intelligent NC Control System
High Precision & Efficient Bending Performance
Stable Hydraulic Power & Low Maintenance
Cost-Effective & Durable Sheet Metal Processing

Richiedi un preventivo

Inserisci la quantità desiderata e aggiungi il prodotto al tuo elenco di preventivi per richiedere un'offerta.

Quantità:

Immagini dei prodotti

Panoramica

Rack and Pinion Synchronization NC Press Brake Highlights

•Rack & Pinion Sync: Mechanical synchronization system ensures stable and balanced ram movement across the worktable.
•Robust Structure: Heavy-duty welded steel frame optimized for high rigidity and minimal deflection during metal bending.
•Cost-Effective Operation: Reliable NC control integration for efficient production and easy setup.
•Wide Tonnage Range: Available from 40T compact models up to heavy-duty 800T industrial press brakes.

Visual Presentation

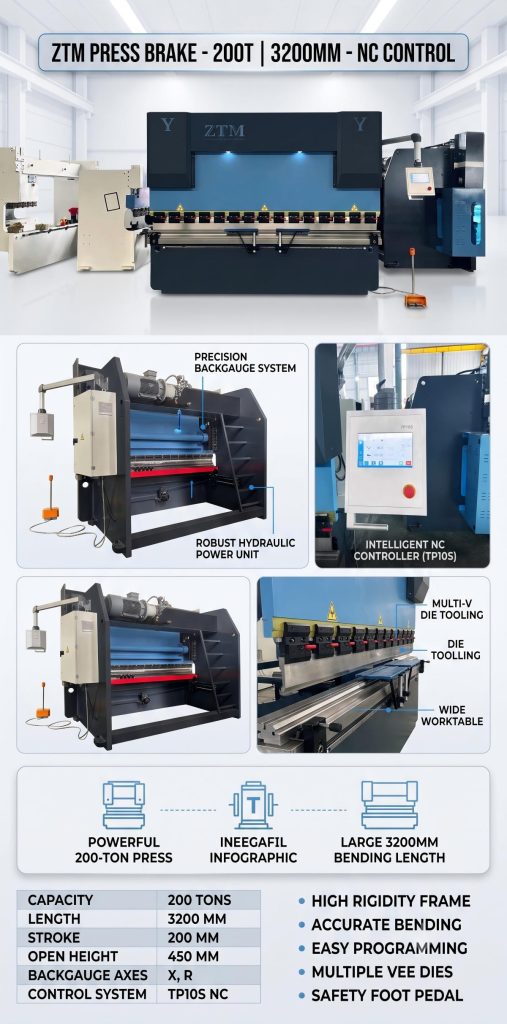

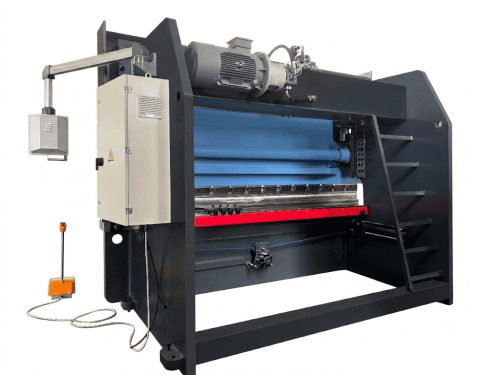

Machine Overview & Details

Specifiche tecniche

Parametri tecnici

Rack and Pinion Synchronization NC Press Brake Technical Parameter[cite: 3]

Model[cite: 3]	Nominal Pressure(kn)[cite: 3]	Worktable Length(mm)[cite: 3]	Poles Distance (mm)[cite: 3]	Throat Depth(mm)[cite: 3]	Stroke Travel(mm)[cite: 3]	Max Open Height(mm)[cite: 3]	Main Motor Power(kw)[cite: 3]	Weight (kg)[cite: 3]	Overall Dimensions L×W×H(mm)[cite: 3]
40T/1600	400	1600	1200	200	100	320	5.5	2500	1800x1200x1800
40T/2000	400	2000	1600	200	100	320	5.5	3000	2300x1280x2100
50T/2500	500	2500	1900	200	100	320	5.5	3400	2850x1800x2200
63T/2500	630	2500	1900	250	120	345	5.5	3800	2850x1800x2300
63T/3200	630	3200	2600	250	120	345	5.5	4300	3500x1800x2300
80T/2500	800	2500	1900	250	120	350	5.5	4800	2900x1800x2350
80T/3200	800	3200	2600	250	120	350	5.5	5400	3700x1800x2400
80T/4000	800	4000	3100	250	120	350	5.5	6500	4300x1800x2400
100T/2500	1000	2500	1900	320	150	380	7.5	5600	2900x1800x2450
100T/3200	1000	3200	2600	320	150	380	7.5	6600	3800x1800x2500
100T/4000	1000	4000	3100	320	150	380	7.5	7800	4400x1800x2500
125T/2500	1250	2500	1900	320	150	380	7.5	6200	3000x1800x2500
125T/3200	1250	3200	2600	320	150	380	7.5	6800	3800x1850x2500
125T/4000	1250	4000	3100	320	150	380	7.5	7500	4400x1850x2500
160T/3200	1600	3200	2600	320	200	450	11	9500	3900x1900x2650
160T/4000	1600	4000	3100	320	200	450	11	11000	4500x1900x2650
160T/5000	1600	5000	4000	320	200	450	11	13000	5500x2000x2700
160T/6000	1600	6000	4800	320	200	450	11	16000	6500x2000x3100
200T/3200	2000	3200	2600	350	250	500	15	10000	3900x2000x2650
200T/4000	2000	4000	3100	350	250	500	15	15000	4500x2000x2700
200T/5000	2000	5000	4000	350	250	500	15	17000	5500x2000x2700
200T/6000	2000	6000	4800	350	250	500	15	19000	6500x2000x2800
250T/3200	2500	3200	2600	350	250	520	18.5	13000	3900x2050x2850
250T/4000	2500	4000	3100	350	250	520	18.5	16000	4500x2050x2850
250T/5000	2500	5000	4000	350	250	520	18.5	18000	5500x2050x2850
250T/6000	2500	6000	4800	400	250	520	18.5	20500	6500x2150x2900
300T/3200	3000	3200	2600	400	250	520	22	14500	4000x2100x2980
300T/4000	3000	4000	3100	400	250	520	22	17000	4500x2100x2980
300T/5000	3000	5000	4000	400	250	520	22	19000	5500x2150x2980
300T/6000	3000	6000	4800	400	250	520	22	21500	6500x2150x2980
400T/4000	4000	4000	3200	400	250	540	30	26000	4500x2300x3450
400T/5000	4000	5000	4000	400	250	540	30	29000	5500x2300x3450
400T/6000	4000	6000	4800	400	250	540	30	34000	6500x2300x3500
500T/4000	5000	4000	3200	400	300	620	37	30000	4500x2450x3600
500T/5000	5000	5000	4000	400	300	620	37	36000	5500x2450x3600
500T/6000	5000	6000	4800	400	300	620	37	48000	6500x2500x3700
600T/4000	6000	4000	3100	400	300	620	45	40000	4500x2500x3700
600T/6000	6000	6000	4800	400	300	620	45	50000	6500x2600x3800

Premium Engineering

Componenti principali

01. Germany Siemens Motor(standard)

Uses three phase asynchronous motor andlarge flow pump as hydraulic active powersource. High efficiency, reliability, energysaving, low noise, low vibration, etc.

02. Delta Servo Motor(optional)

Using servo motor as the main power source of hydraulic pump can save about 40% energy. The overall efficiency of the slider increases by about 7-20%. 0il temperature can be reduced by about 10-20°C.

03. Bosch-Rexroth ValveGroup (standard)

High energy efficiency easy to maintain and modify. Compact and versatile for a wide range of applications. Highly reliable,efficient and environmentally friendly.

04. American sunny oil pump(standard)

Dimensioni ridotte, facile da usare. Lunga durata, bassa rumorosità. Facile dissipazione del calore.

05. Italy GlVl Grating Ruler(standard)

Precise measurement of deflection and feedback compensation. Ensure bending accuracy. Effectively prevents collision of non-standard parts.

06. Mechanical Crowning(standard)

By CNC control system, precise compensation is obtained to ensure high quality bending accuracy.

07. Italy DSP/MSD Laser Protection (optional)

It has detectionarea,if an opaque object interrupts the beam, the control system stops the device. Fully protects thepersonal safety of the operator.

08. AYGD Photoelectric Protection (optional)

Sensitive response and long service life Customised filters protect against sunlight interference. Dust and oil resistant, rugged construction.

09. Zhongtai Back guageFinger stop (standard)

Can be swapped at any time, easy for customers to replace according to the wear condition.Precise size control by adjusting the position of the stop finger.

10. Inovance BackgaugeServo Motor (standard)

Fast response for fast and accurate dynamic control. For fast and precise position, speed,torque and trajectory control.

11. Hiwin Ball Screw and Linear Guide (standard)

Hiwin high precision ball screw and linear guide. Smooth transmission and high adjustment precision.

12. Schneider Electrical Components (standard)

Overload protection, short circuit protection,leakage protection. Sensitive performance,more stable and safe. Energy saving, strong impact resistance.

13. Zhongtai Brand Fast Clamping (standard)

3-step fast tooling clamp,the quickclampingfeature allows for individual operationwhendealing with longer punches that require theuse of multiple clamps. Suitable for production environments that require frequent replacement of workpieces.

14. Zhongtai Movable Front Support (standard)

Suitable for workpieces of different shapes,sizes, and processing requirements, helping to locate and support workpieces. Reducing errors or damage caused by workpiece deformation or movement.

Intelligent Controls

CNC Control System Options

DA-53T DELEM

1. 10.1″ high resolution colour TFT
2. “Hot-key” touch navigation.
3. Up to 4 axes (Y1,Y2 + 2 aux. axes)
4. Advanced Y-axis control algorithms for closed-loop as well as open-loop valves

DA-58T DELEM

1. 15″ high resolution colour TFT
2. 2D graphical touch screen programming.
3. Up to 4 axes (Y1,Y2 + 2 aux. axes).
4. Advanced Y-axis control algorithms for closed-loop as well as open-loop valves

DA-66T DELEM

1. 17″ high resolution colour TFT
2. 2D graphical touch screen programming.
3. 3D visualisation in simulation and production.
4. Delem Modusys compatibility (module scalability and adaptivity)

CybTouch 8 CYBLEC

1. 8″ color LCD display, touch screen
2. One-pass bending process
3. Efficient bending programming.
4. Automatically calculate bending angle, main pressure and deflection compensation

CybTouch 12 CYBLEC

1. 12″ color graphic with fully touch screen
2. Touch 2D graphic part creation with manual sequencing
3. Up to 4 axes (Yl, Y2, X, R-axes)
4. Bend allowance calculation
5. Pressure-crowning calculation

ESA-S630 ESA

1. 10 inch LCD touch screen (Resistive)
2. Touch 2D graphic part creation
3. Stander to 4 axis (Y1Y2, X, R)
4. Automatic bending force, crowning calculation.
5. Modulable tools for each part or bend

ESA-S640 ESA

1. 15 inch LCD touch screen (Resistive)
2. Touch 2D graphic part creation
3. Stander to 4 axis, can up to 6 axis max
4. Automatic bending force, crowning calculation.
5. Tandem machine management

KT15 China Brand

1. Manual positioning
2. Support for product calibration
3. Support for data backup and recovery
4. Free bending, press bottom bending, arc bending
5. Programs can be run in automatic mode

Features

Machine Features & Highlights

The prices displayed on the page are for reference only. Please contact us for specific mechanical prices.

Punto di forza del produttore

Informazioni su questo fornitore

Zhongtai è un produttore specializzato che fornisce una gamma completa di attrezzature per la lavorazione della lamiera a clienti di tutto il mondo. Ha sede in una posizione strategica all’interno della cintura economica del delta del fiume Yangtze in Cina e dispone di un team tecnico specializzato nella ricerca e sviluppo e di un team dedicato all’assistenza post-vendita. Sin dalla fondazione dell’azienda, perseguiamo con coerenza la filosofia aziendale che pone “l’innovazione tecnologica come fondamento, la qualità del prodotto come priorità e la soddisfazione del cliente come obiettivo”. Grazie all’integrazione delle tecnologie di lavorazione della lamiera più avanzate al mondo, le prestazioni dei nostri prodotti hanno raggiunto i livelli più elevati del settore a livello globale. Invitiamo gli amici di tutto il mondo a visitare la nostra azienda.

Panoramica sull'azienda

Trade Show

Partecipazione a fiere

Logistics

Specifiche relative all'imballaggio e alla spedizione

Advantages

Competitive Advantages

Extended Profile

Profilo aziendale approfondito

Domande frequenti

Chi è la Ma'anshan Zhongtai Machine Tool Co., Ltd. (ZTM)?

Ma’anshan Zhongtai Machine Tool Co., Ltd. (marchio ZTM) è un’azienda leader nella produzione di macchinari industriali con sede in Cina. Siamo specializzati nella ricerca e sviluppo, nella progettazione e nella produzione di macchinari ad alta precisione Piegatrici CNC, cesoie idrauliche e macchine per il taglio a laser a fibra. Grazie alla sua pluriennale esperienza nel settore, ZTM offre ai clienti di tutto il mondo soluzioni di lavorazione dei metalli resistenti ed efficienti dal punto di vista energetico.

Offrite servizi di produzione personalizzata OEM/ODM?

Sì! Offriamo servizi completi di personalizzazione OEM e ODM. Che abbiate bisogno di dimensioni specifiche del tavolo, capacità di piegatura/taglio personalizzate, configurazioni di tensione speciali, colori di verniciatura esclusivi o loghi personalizzati, il nostro team di ingegneri è in grado di adattare le macchine per soddisfare esattamente le vostre esigenze di produzione.

Quali sono le principali linee di prodotti offerte da ZTM?

Le nostre principali linee di prodotti comprendono:

Presse piegatrici CNC elettroidrauliche con servocomando: Piegatrici per lamiere ad alta precisione dotate di controllori avanzati (come Delem, ESA o KT15).
Cesoie idrauliche: Tra cui cesoie a bilanciere e cesoie a ghigliottina per un taglio rapido e preciso della lamiera.
Macchine per il taglio laser a fibra: Sistemi di taglio laser ad alta efficienza per lamiere e tubi di vario tipo, con uno spreco minimo di materiale.

Come faccio a scegliere la capacità giusta della pressa piegatrice o della cesoia per la mia attività?

La scelta della macchina giusta dipende dal tipo di materiale (ad esempio, acciaio dolce, acciaio inossidabile, alluminio), dallo spessore massimo della lamiera e dalla lunghezza massima di piegatura/taglio. Potete contattare i nostri tecnici specializzati fornendo i disegni dei vostri pezzi da lavorare e noi calcoleremo con precisione il tonnellaggio, la lunghezza di lavoro e il controller consigliato per la vostra applicazione.

In che modo ZTM garantisce la qualità delle macchine prima della spedizione?

La qualità è la nostra priorità assoluta. Ogni macchina ZTM viene sottoposta a rigorosi controlli sulle materie prime, a verifiche precise durante l'assemblaggio e a rigorosi test di prestazione (compresi prove di funzionamento continuo e test di precisione) prima di lasciare lo stabilimento. Offriamo Rapporti di collaudo dei macchinari e offrire Ispezioni in fabbrica (video) prima della consegna.

Qual è la politica di garanzia per le macchine ZTM?

Offriamo un servizio standard Garanzia di 1 anno che copre tutti i componenti principali (come PLC, impianti idraulici, motori e cuscinetti). Durante il periodo di garanzia, eventuali parti danneggiate per cause non imputabili all’utente saranno sostituite gratuitamente. Sono inoltre disponibili piani di garanzia estesa e assistenza tecnica a vita.

Quali sono i tempi di consegna standard e la modalità di spedizione?

Tempi di produzione: In genere Da 25 a 35 giorni lavorativi a seconda del modello della macchina e delle specifiche personalizzate.
Spedizione: Offriamo servizi di trasporto marittimo FCL (Full Container Load) e LCL, con imballaggio completo in pellicola protettiva resistente alle condizioni di mare e telai in acciaio per garantire un trasporto sicuro in tutto il mondo.

Come fornite assistenza tecnica e servizi di installazione ai clienti all’estero?

Forniamo un’assistenza globale a 360 gradi:

Manuali d'uso e video: Manuali d'uso dettagliati, schemi elettrici e video che illustrano passo dopo passo la procedura di installazione.
Assistenza tecnica online: Assistenza remota 24 ore su 24, 7 giorni su 7, tramite videochiamata, WhatsApp ed e-mail da parte dei nostri ingegneri senior.
Servizi in loco: Su richiesta, è possibile organizzare l'invio di tecnici all'estero per l'installazione, la messa in servizio e la formazione del personale.
