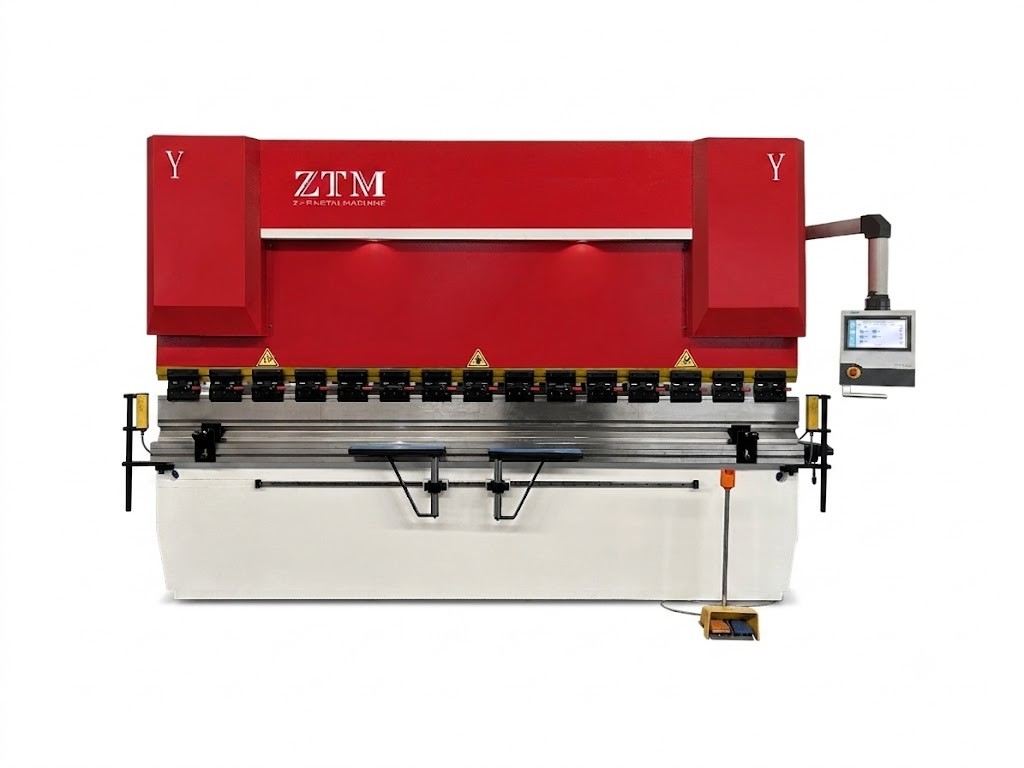

125T 3200mm NC Press Brake Machine - NC Press Brakes - ZTM ...

Piegatuta a controllo numerico 125T da 3200 mm

High Precision & 125T-3200 Capacity
Advanced Estun E310P NC Control System
Heavy-Duty Sheet Metal Bending Performance
Stable Hydraulic Drive & Safe Operation
High Efficiency & Cost-Effective Solution

Richiedi un preventivo

Inserisci la quantità desiderata e aggiungi il prodotto al tuo elenco di preventivi per richiedere un'offerta.

Quantità:

Parametri importanti

Parametro	Valore
Cutting Thickness (mm)	4
Lunghezza di taglio (mm)	2500
Angolo di taglio	1°30′
Strokes Per Minute (min⁻¹)	14
Backgauge Range (mm)	20 – 600
Main Motor Power (kW)	5.5
Controller / NC System	E21S / ESTUN (Optional)
Numero di assi	1 (X-axis Backgauge) / 2-Axis
Backgauge Accuracy (mm)	±0.1
Tensione	380V / 220V / 415V (3-Phase, 50/60Hz Customizable)
Componenti principali	PLC, Hydraulic System, Motor, Gear Pump, Electrical Switchboard, Blade
Rapporto di collaudo dei macchinari	Disponibile
Ispezione video dello stabilimento	Disponibile
Periodo di garanzia	1 anno
Dimensions (L×W×H) (mm)	3100×1650×1600
Peso (kg)	approx. 3800
Punto di forza principale	High Precision & Easy Operation
Applicazione	Sheet Metal Fabrication, Stainless Steel & Carbon Steel Cutting
Tipo	Hydraulic Swing Beam Shearing Machine
Parola chiave	4×2500 Shearing Machine, Hydraulic Swing Beam Shear, Plate Metal Cutting Machine

Immagini dei prodotti

Visual Presentation

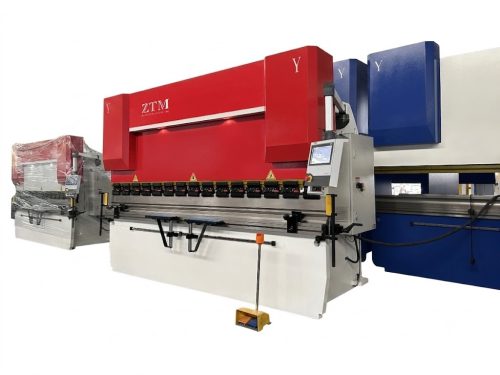

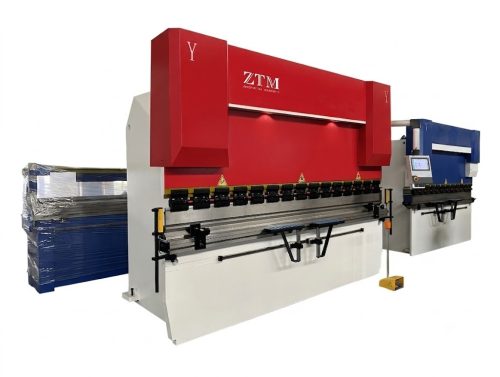

Machine Gallery & Details

Specifiche tecniche

Parametri tecnici

Rack and Pinion Synchronization NC Press Brake Technical Parameter

Tipo	Nominal Force (kN)	Worktable Length (mm)	Poles Distance (mm)	Profondità della gola (mm)	Slider Travel (mm)	Max Open (mm)	Potenza (kW)	Peso (kg)	Dimensions L×W×H (mm)
40T/1600	400	1600	1200	200	100	320	5.5	2500	1800x1200x1800
40T/2000	400	2000	1600	200	100	320	5.5	3000	2300x1280x2100
50T/2500	500	2500	1900	200	100	320	5.5	3400	2850x1800x2200
63T/2500	630	2500	1900	250	120	345	5.5	3800	2850x1800x2300
63T/3200	630	3200	2600	250	120	345	5.5	4300	3500x1800x2300
80T/2500	800	2500	1900	250	120	350	5.5	4800	2900x1800x2350
80T/3200	800	3200	2600	250	120	350	5.5	5400	3700x1800x2400
80T/4000	800	4000	3100	250	120	350	5.5	6500	4300x1800x2400
100T/2500	1000	2500	1900	320	150	380	7.5	5600	2900x1800x2450
100T/3200	1000	3200	2600	320	150	380	7.5	6600	3800x1800x2500
100T/4000	1000	4000	3100	320	150	380	7.5	7800	4400x1800x2500
125T/2500	1250	2500	1900	320	150	380	7.5	6200	3000x1800x2500
125T/3200	1250	3200	2600	320	150	380	7.5	6800	3800x1850x2500
125T/4000	1250	4000	3100	320	150	380	7.5	7500	4400x1850x2500
160T/3200	1600	3200	2700	320	200	450	11	9500	3900x1900x2650
160T/4000	1600	4000	3100	320	200	450	11	11000	4500x1900x2650
160T/5000	1600	5000	4000	320	200	450	11	13000	5500x2000x2700
160T/6000	1600	6000	4800	320	200	450	11	16000	6500x2000x3100
200T/3200	2000	3200	2600	350	250	500	15	10000	3900x2000x2650
200T/4000	2000	4000	3100	350	250	500	15	15000	4500x2000x2700
200T/5000	2000	5000	4000	350	250	500	15	17000	5500x2000x2700
200T/6000	2000	6000	4800	350	250	500	15	19000	6500x2000x2800
250T/3200	2500	3200	2600	350	250	520	18.5	13000	3900x2050x2850
250T/4000	2500	4000	3100	350	250	520	18.5	16000	4500x2050x2850
250T/5000	2500	5000	4000	350	250	520	18.5	18000	5500x2050x2850
250T/6000	2500	6000	4800	400	250	520	18.5	20500	6500x2150x2900
300T/3200	3000	3200	2600	400	250	520	22	14500	4000x2100x2980
300T/4000	3000	4000	3100	400	250	520	22	17000	4500x2100x2980
300T/5000	3000	5000	4000	400	250	520	22	19000	5500x2150x2980
300T/6000	3000	6000	4800	400	250	520	22	21500	6500x2150x2980
400T/4000	4000	4000	3200	400	250	540	30	26000	4500x2300x3450
400T/5000	4000	5000	4000	400	250	540	30	29000	5500x2300x3450
400T/6000	4000	6000	4800	400	250	540	30	34000	6500x2300x3500
500T/4000	5000	4000	3200	400	300	620	37	30000	4500x2450x3600
500T/5000	5000	5000	4000	400	300	620	37	36000	5500x2450x3600
500T/6000	5000	6000	4800	400	300	620	37	48000	6500x2500x3700
600T/4000	6000	4000	3100	400	300	620	45	40000	4500x2500x3700
600T/6000	6000	6000	4800	400	300	620	45	50000	6500x2600x3800

Premium Engineering

Componenti principali

01. Germania Siemens Motor (standard)

Utilizza un motore asincrono trifase e una pompa ad alta portata come fonte di potenza idraulica attiva. Alta efficienza, affidabilità, risparmio energetico, bassa rumorosità, basse vibrazioni, ecc.

02. Gruppo valvole Bosch-Rexroth (standard)

Elevata efficienza energetica, facile da mantenere e modificare. Compatto e versatile, adatto a un’ampia gamma di applicazioni. Altamente affidabile, efficiente e rispettoso dell’ambiente.

03. American sunny oil pump (standard)

Dimensioni ridotte, facile da usare. Lunga durata, bassa rumorosità. Facile dissipazione del calore.

04. Zhongtai Travel switch (standard)

Higher frequency response, lower failure rate. Higher speed and smoother machine operation.

05. Mechanical Crowning (standard)

By CNC control system, precise compensation is obtained to ensure high quality bending accuracy.

06. Manual Crowning System (optional)

Manual Crowning System is compensated by manual adjustment to ensure the straightness of the sheet metal workpiece and the accuracy of the bending angle.

07. Italy DSP/MSD Laser Protection (optional)

It has detection area, if an opaque object interrupts the beam, the control system stops the device. Fully protects the personal safety of the operator.

08. AYGD Photoelectric Protection (optional)

Sensitive response and long service life. Customised filters protect against sunlight interference. Dust and oil resistant, rugged construction.

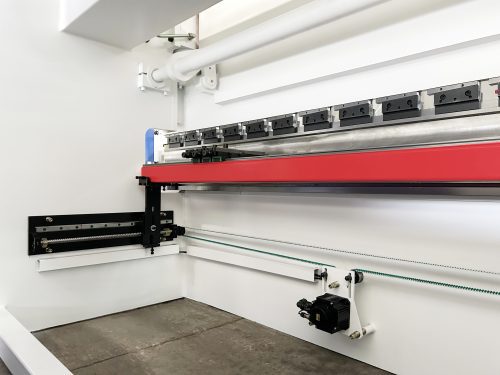

09. Zhongtai Backguage Finger Stop (standard)

Can be swapped at any time, easy for customers to replace according to wear condition. Precise size control by adjusting stop finger position.

10. Backgauge Motor (standard)

Precision gear motor, high torque, equipped with encoder for accurate positioning accuracy.

11. Hiwin Ball Screw and Linear Guide (standard)

Hiwin high precision ball screw and linear guide. Smooth transmission and high adjustment precision.

12. Schneider Electrical Components (standard)

Protezione da sovraccarico, protezione da cortocircuito, protezione da dispersione di corrente. Prestazioni precise, maggiore stabilità e sicurezza. Risparmio energetico, elevata resistenza agli urti.

13. Zhongtai Brand Fast Clamping (standard)

3-step fast tooling clamp. Quick clamping allows individual operation when dealing with longer punches requiring multiple clamps. Suitable for production requiring frequent tool replacement.

14. Zhongtai Movable Front Support (standard)

Suitable for workpieces of different shapes, sizes, and processing requirements, helping to locate and support sheets to reduce deformation or movement errors.

Intelligent Controls

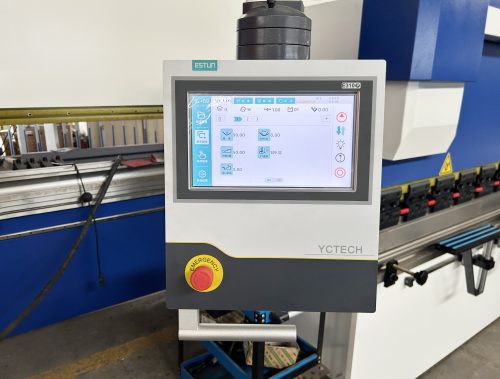

CNC Control System Options

E21 ESTUN

1. Positioning control of back gauge. Intelligent positioning control
2. Retract functions. Automatic reference searching
3. One-key parameter backup and restore. Fast position indexing
4. 40 programs storage space, each program has 25 steps
5. Power-off protection

TP10s China

1. GIVEAWAY: After the system is in place, distance at which bending gear begins to yield
2. GIVE DELAY: After system is in place, delay time for rear file to give up when bending
3. COUNT: Records current number of products processed

E300 ESTUN

1. X, Y, R-axis servo control; selectable C-axis hydraulic / mechanical compensation
2. Accurate angle programming and calculation functions
3. Safe area boundary protection
4. Parameter one-key recovery function

DA41S DELEM

1. High Definition LCD display
2. Slide stop position control
3. Rear stop control and angle programming
4. Tooling parameter setting & escape control function
5. 100 program memory with 25 steps per program

Features

Machine Features & Highlights

The prices displayed on the page are for reference only. Please contact us for specific mechanical prices.

Trade Show

Partecipazione a fiere

Logistics

Specifiche relative all'imballaggio e alla spedizione

Support & Service

Frequently Asked Questions

1. What kind of documents can you supply?

We can provide documents according to customer requests, including Certificate of Origin, Insurance, and other standard export documents.

2. What is the average lead time?

The standard lead time is approximately 15 days after receiving the deposit payment.

3. What kinds of payment methods do you accept?

Payments can be made to our bank account via Western Union or by T/T (30% in advance as deposit, with the 70% balance paid after the copy of the bill of lading is sent to the buyer).

4. Guarantee period?

Our product quality warranty covers 12 months from the B/L date. During the warranty period, we provide free replacement parts for quality discrepancies caused by us. Flexible extended warranties are also available.

5. Why Choose Us?

Our elite teams provide dedicated, customized round-the-clock service. Contact us anytime for technical consultations or quotes:
E-mail: info@ztmtmachine.com | WhatsApp / WeChat: +86-13305558255

Domande frequenti

Chi è la Ma'anshan Zhongtai Machine Tool Co., Ltd. (ZTM)?

Ma’anshan Zhongtai Machine Tool Co., Ltd. (marchio ZTM) è un’azienda leader nella produzione di macchinari industriali con sede in Cina. Siamo specializzati nella ricerca e sviluppo, nella progettazione e nella produzione di macchinari ad alta precisione Piegatrici CNC, cesoie idrauliche e macchine per il taglio a laser a fibra. Grazie alla sua pluriennale esperienza nel settore, ZTM offre ai clienti di tutto il mondo soluzioni di lavorazione dei metalli resistenti ed efficienti dal punto di vista energetico.

Offrite servizi di produzione personalizzata OEM/ODM?

Sì! Offriamo servizi completi di personalizzazione OEM e ODM. Che abbiate bisogno di dimensioni specifiche del tavolo, capacità di piegatura/taglio personalizzate, configurazioni di tensione speciali, colori di verniciatura esclusivi o loghi personalizzati, il nostro team di ingegneri è in grado di adattare le macchine per soddisfare esattamente le vostre esigenze di produzione.

Quali sono le principali linee di prodotti offerte da ZTM?

Le nostre principali linee di prodotti comprendono:

Presse piegatrici CNC elettroidrauliche con servocomando: Piegatrici per lamiere ad alta precisione dotate di controllori avanzati (come Delem, ESA o KT15).
Cesoie idrauliche: Tra cui cesoie a bilanciere e cesoie a ghigliottina per un taglio rapido e preciso della lamiera.
Macchine per il taglio laser a fibra: Sistemi di taglio laser ad alta efficienza per lamiere e tubi di vario tipo, con uno spreco minimo di materiale.

Come faccio a scegliere la capacità giusta della pressa piegatrice o della cesoia per la mia attività?

La scelta della macchina giusta dipende dal tipo di materiale (ad esempio, acciaio dolce, acciaio inossidabile, alluminio), dallo spessore massimo della lamiera e dalla lunghezza massima di piegatura/taglio. Potete contattare i nostri tecnici specializzati fornendo i disegni dei vostri pezzi da lavorare e noi calcoleremo con precisione il tonnellaggio, la lunghezza di lavoro e il controller consigliato per la vostra applicazione.

In che modo ZTM garantisce la qualità delle macchine prima della spedizione?

La qualità è la nostra priorità assoluta. Ogni macchina ZTM viene sottoposta a rigorosi controlli sulle materie prime, a verifiche precise durante l'assemblaggio e a rigorosi test di prestazione (compresi prove di funzionamento continuo e test di precisione) prima di lasciare lo stabilimento. Offriamo Rapporti di collaudo dei macchinari e offrire Ispezioni in fabbrica (video) prima della consegna.

Qual è la politica di garanzia per le macchine ZTM?

Offriamo un servizio standard Garanzia di 1 anno che copre tutti i componenti principali (come PLC, impianti idraulici, motori e cuscinetti). Durante il periodo di garanzia, eventuali parti danneggiate per cause non imputabili all’utente saranno sostituite gratuitamente. Sono inoltre disponibili piani di garanzia estesa e assistenza tecnica a vita.

Quali sono i tempi di consegna standard e la modalità di spedizione?

Tempi di produzione: In genere Da 25 a 35 giorni lavorativi a seconda del modello della macchina e delle specifiche personalizzate.
Spedizione: Offriamo servizi di trasporto marittimo FCL (Full Container Load) e LCL, con imballaggio completo in pellicola protettiva resistente alle condizioni di mare e telai in acciaio per garantire un trasporto sicuro in tutto il mondo.

Come fornite assistenza tecnica e servizi di installazione ai clienti all’estero?

Forniamo un’assistenza globale a 360 gradi:

Manuali d'uso e video: Manuali d'uso dettagliati, schemi elettrici e video che illustrano passo dopo passo la procedura di installazione.
Assistenza tecnica online: Assistenza remota 24 ore su 24, 7 giorni su 7, tramite videochiamata, WhatsApp ed e-mail da parte dei nostri ingegneri senior.
Servizi in loco: Su richiesta, è possibile organizzare l'invio di tecnici all'estero per l'installazione, la messa in servizio e la formazione del personale.
